Type og navn på kabel

Type		Søknad
Yiv	Kobberkjerne XLPE Isolert pvc Manteleffekt Kabel	Innendørs, tunneler, kabelgrøft og andre steder kan ikke motstå ytre mekaniske krefter. Enkeltlederkabler er ikke tillatt å legge i magnetisk styring. Innendørs, tunnel, kabelgrøft eller nedgravd legging kan motstå visse mekaniske ytre krefter, men tåler ikke store spenninger. Innendørs, tunnel, mudring av kabelgrøft eller nedgravd legging, osv., kan motstå mekanisk ytre kraft og visse spenninger.
YJLV	Aluminiumskjerne XLPE isolert PVC-mantel Strømkabel
VY	Kobberkjerne XLPE isolert polyetylenmantel Strømkabel
YJLY	Aluminiumskjerne XLPE isolert polyetylen Mantelet strømkabel
Yv22	Kobberkjerne XLPE isolert stålbelte pansret PVC Mantelet strømkabel
YJLV22	Aluminum Core XLPE isolert stålbelte pansret PVC-mantlet strømkabel
YIV23	Kobberkjerne XLPE isolert stålbelte pansret Strømkabel med polyetylenmantel
YILV23	Aluminum Core XLPE isolert stålbelte pansret Strømkabel med polyetylenmantel
YJV32	Kobberkjerne XLPE isolert fin ståltråd Pansret PVC-mantlet strømkabel
YJLV32	Aluminum Core XLPE isolert fin ståltråd Pansret PVC-mantlet strømkabel
YJV33	Kobberkjerne XLPE isolert fin ståltråd Pansret strømkabel med polyetylenmantel
YJLV33	Aluminum Core XLPE isolert fin ståltråd Pansret strømkabel med polyetylenmantel

Produksjonsutvalg av kabel

Type	Kjerner	Nominell spenning kV
		3,6/6	66/10	8,7/10 8,7/15	20/12	18/20 18/30	21/35	26/35
		Nominelt tverrsnitt mm2
YJV YILV YJY YJLY	1	25-630	25-630	25-630	35-630	50-630	50-630	50-630
YJV YILV YJY YJLY	3	25-630	25-630	25-630	35-630	50-630	50-630	50-400
YJV22 YJLV22 YJV23 YJLV23	1	25-630	25-630	25-630	35-630	50-630	50-630	50-630
YJV22 YJLV22 YJV23 YJLV23	3	25-630	25-630	25-630	35-630	50-630	50-630	50-400
YJV32 YJLV32 YJV33 YJLV33	1	25-630	25-630	25-630	35-630	50-630	50-630	50-630
YJV32 YJLV32 YJV33 YJLV33	3	25-630	25-630	25-630	35-630	50-630	50-630	50-400

Merk: Enkjernet pansret kabel er egnet for DC-system, ikke for AC-system, skal bruke armert lag av ikke-magnetisk materiale eller bruke magnetiske isolasjonstiltak.

Konstruksjon av kabel

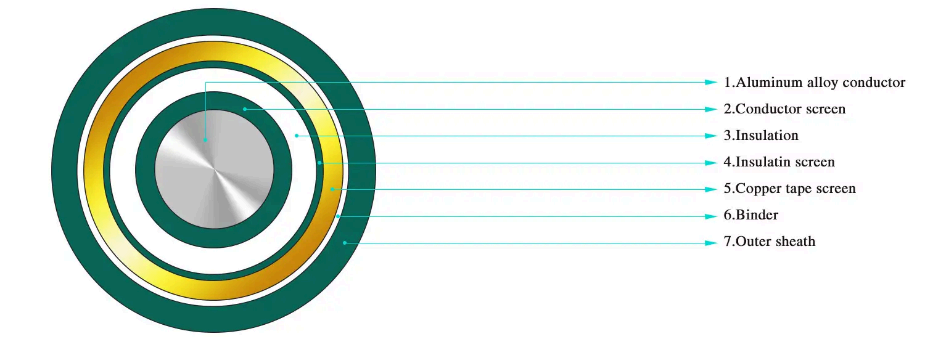

·Enkeltjernet XLPE-isolasjonsstrømkabel for merkespenning fra 3,6/6kV~26/35kV

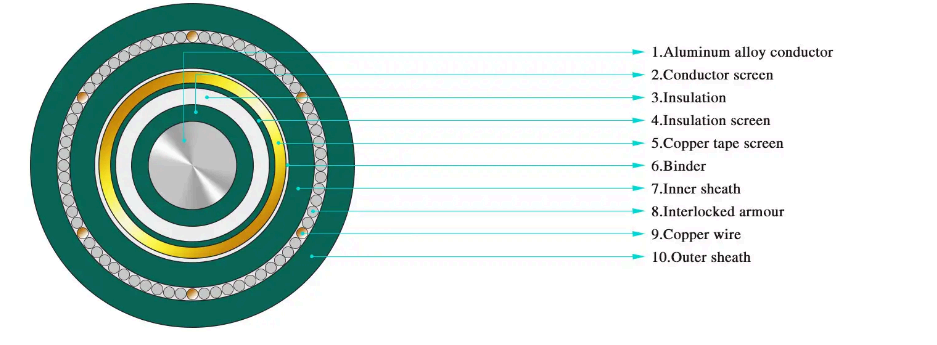

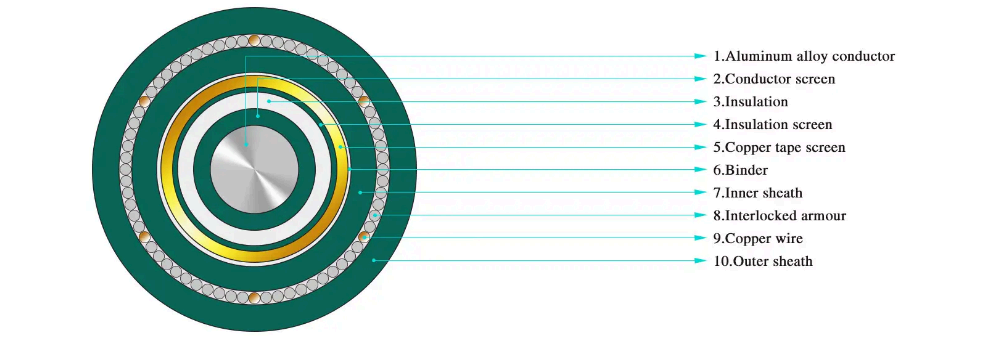

·Enkjerne XLPE isolasjon ståltråd pansret strømkabel for merkespenning fra 3,6/6kV~26/35kV

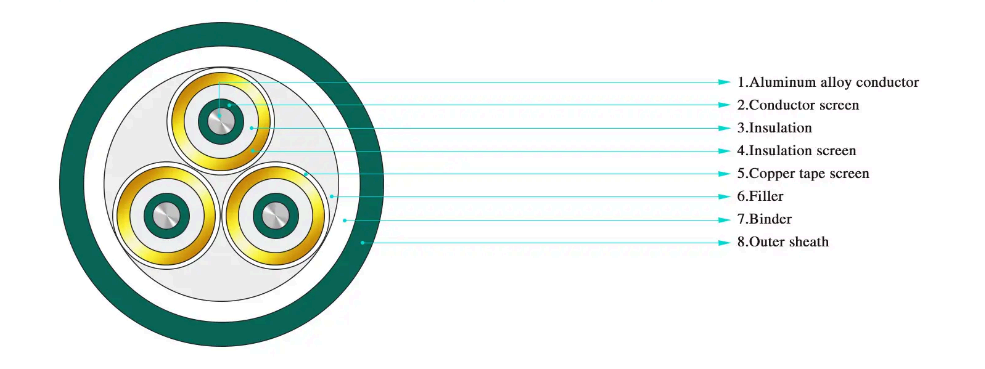

·Tre-kjerners XLPE isolasjonsstrømkabel for merkespenning fra 3,6/6kV~26/35kV

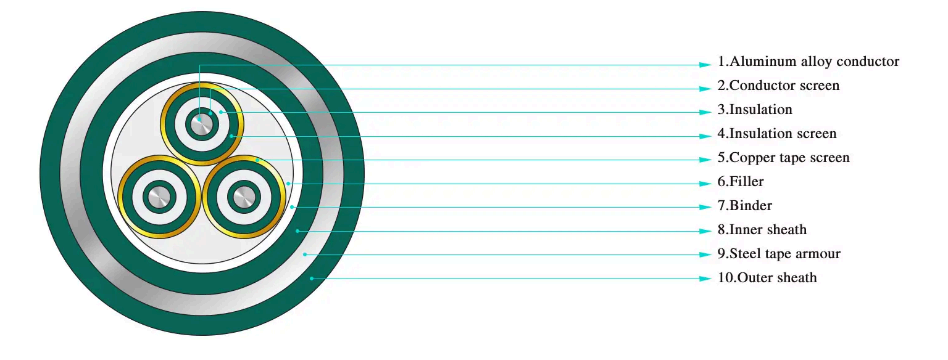

·Tre-kjerner XLPE isolasjon ståltape armert strømkabel for merkespenning fra 3,6/6kV~26/35kV

·Tre-kjerner XLPE isolasjon ståltråd pansret strømkabel for merkespenning fra 3,6/6kV~26/35kV

Type og navn på kabel

Nominell kryss- seksjonert område mm 2	Isolasjonstykkelse mm	YJV YJY YJLVYJLY			YJV22 YJV22 YJLV23 YJLV23			YJV32 YJV32 YJLV32 YJLV32
		Ca totalt sett diameter mm	Beregnet vekt på kabel		Ca totalt sett diameter mm	Beregnet vekt av kabel		Ca totalt sett diameter mm	Beregnet vekt av kabel
		Ca totalt sett diameter mm	YJV YJY	YJLV YJLY	Ca totalt sett diameter mm	YJV22 YJV22	YJLV23 YJLV23	Ca totalt sett diameter mm	YJLV23 YJLV23	YJLV32 YJLV32
1×25	2.5	17.2	495	——	21.0	737	——	23.4	848	——
1×35	2.5	18.3	608	——	22.1	865	——	24.5	980	——
1×50	2.5	19.7	753	464	23.3	1017	728	25.7	1136	847
1×70	2.5	21.3	977	558	24.9	1260	841	27.3	1386	967
1×95	2.5	23.2	1256	676	26.6	1551	971	29.2	1695	1115
1×120	2.5	24.4	1498	770	27.8	1808	1080	30.4	1962	1234
1×150	2.5	26.2	1792	893	29.6	2123	1224	32.2	2285	1386
1×185	2.5	27.8	2151	1030	31.4	2515	1394	33.8	2670	1549
1×240	2.6	30.6	2730	1262	34.2	3129	1661	36.6	3297	1829
1×300	2.8	33.5	3366	1521	38.3	4139	2294	39.5	3980	2135
1×400	3.0	36.6	4216	1851	41.4	5056	2691	42.6	4885	2520
1×500	3.2	40.7	5330	2294	45.5	6259	3223	47.7	6209	3173
1×630	3.2	44.6	6708	2799	49.8	7769	3860	54.2	8044	4135
1×800	3.2	48.7	8412	3409	54.1	9594	4591	57.3	9717	4714
1×1000	3.2	52.7	10210	4060	57.9	11456	5306	62.3	11759	5609
3×25	2.5	34.6	1672	——	39.2	2229	——	40.6	2800	——
3×35	2.5	37.0	2039	——	42.0	2663	——	44.2	3587	——
3×50	2.5	39.8	2488	1621	44.8	3151	2279	47.0	4137	3265
3×70	2.5	43.6	3225	1968	48.6	3945	2682	50.8	5026	3763
3×50	2.5	47.5	4086	2346	52.9	4917	3169	56.1	6608	4860
3×120	2.5	50.3	4883	2698	55.7	5732	3535	58.9	7501	5304
3×150	2.5	54.0	5782	3086	59.6	6721	4011	62.8	8592	5882
3×185	2.5	57.6	6955	3591	63.2	7912	4531	66.4	9931	6550
3×240	2.6	63.6	8767	4364	69.6	9881	5455	72.8	12085	7659
3×300	2.8	69.9	10755	5219	76.1	12010	6446	79.3	14399	8835
3×400	3.0	76.5	13406	6311	84.3	15605.0	8475.0	87.6	18531	11401
3×500	3.2	85.1	16906	7797	93.3	19368.0	10214.0	96.6	22589	13435
